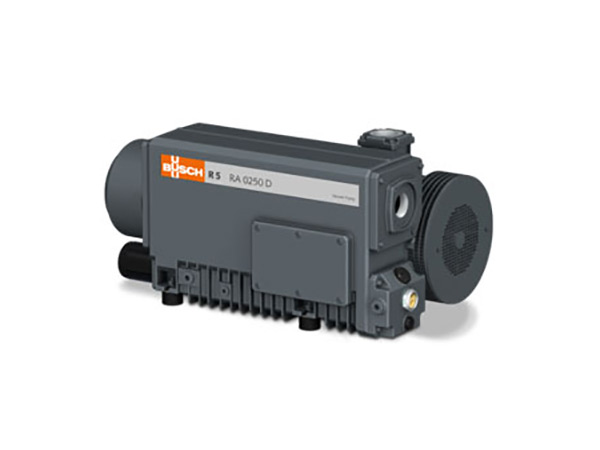

普旭真空泵在帶有吸氣閥和排氣閥的圓形泵體（定子）內，裝有一個偏心轉子和在轉子槽中靠離心力運動的三片葉片，這些葉片將泵分成三部分，它們的容積隨闐轉子的轉動，周期性地變化，完成氣體的抽吸，壓縮，排出過程，從而使抽吸口處的氣體被抽吸，形成真空。下面小編要和大家分享關于普旭真空泵的總體結構型式以及安裝注意的內容，歡迎閱讀！

普旭真空泵的總體結構型式：

　　任何一種設備都有其獨特的結構，而且結構是決定著設備運轉等一系列的重要因素。真空泵也是一樣，泵體的布置結構決定了泵的總體結構。那么真空泵的類型也有很多種，他們都有著哪些不同的結構呢？

　　真空泵立式結構的進、排氣口水平設置，裝配和連接管路都比較方便。但泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵。

　　真空泵臥式泵的進氣口在上，排氣口在下。有時為了真空系統管道安裝連接方便，可將排氣口從水平方向接出，即進、排氣方向是相互垂直的。此時，排氣口可以從左或右兩個方向開口，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵結構重心低，高速運轉時穩定性好。一般大、中型泵多采用此種結構。

　　普旭羅茨泵維修真空泵的總體結構型式是怎樣的，真空泵的兩個轉子軸與水平面垂直安裝。這種結構裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心較高且齒輪拆裝不便，潤滑機構也相對復雜。

普旭真空泵的安裝注意：

　?、耪婵毡脩?yīng)裝置在地面健壯鞏固的場所，周圍應留有充·分的余地，便于查看、維護、保養。

　　⑵真空泵底座下應保持地基水平，底座四角處主張墊減震橡皮或用螺栓澆制裝置，確保真空泵運轉平穩，振蕩小。

　　⑶真空泵與體系的銜接管道應密封牢靠，對小真空泵可采用金屬管路銜接密封墊采用耐油橡膠，對小真空泵可采用真空膠管銜接，管道管徑不得小于真空泵吸氣口徑，且要求管路短而少彎頭。（焊接管路時應清·除管道中焊渣，禁止焊渣進入真空泵腔。）

　?、仍阢暯庸苈分?，用戶可在真空泵進氣口上方裝置閥門及真空計，隨時可查看真空泵的極·限壓力。

　　⑸按電動機標牌規定銜接電源，并接地線和裝置適宜標準的熔斷器及熱繼電器。

　　⑹普旭真空泵通電試運轉時，須取下電機皮帶，承認真空泵轉向符合規定方向方可投入使用，以防真空泵回轉噴油。（轉向按防護罩指示方向）

　?、藢τ谟欣鋮s水的真空泵，按規定接通冷卻水。

　　⑻如真空泵口裝置電磁閥時，閥與真空泵應同時動作。

　　以上介紹的就是有關普旭真空泵的總體結構型式以及安裝注意的內容，希望可以對你有所幫助，如果您還想多了解一些相關信息，可以點普旭真空泵的網站頁面進行瀏覽！
